0. 前言

虽然现在人们把问题所对应的质量、动量和能量方程组的求解统称为求解 Navier-Stokes 方程，但是狭义上的 NS 方程特指动量方程。

1822 年，法国工程师、物理学家 Claude-Louis Navier 在研究黏性流体时首次写出带有黏性项的流体方程。

1845 年，英国数学家、物理学家 George Gabriel Stokes 采用了连续介质力学方法更系统地推导出流体运动方程，并特别明确了粘性应力张量与速度梯度的线性关系（即“牛顿流体”模型）。

通过之后的讨论，我们会了解 NS 动量方程的求解困难，其含有非线性对流项，涉及物理量具有强耦合性，且具有偏微分方程的复杂数学性质。方程涉及的湍流研究更是人类的世纪问题。

至于动量方程，物理上本质是基于动量方程的守恒，即

F=ma⃗ F = m \vec{a}

本文主要讨论

  • 动量方程的推导
  • 不同角度的推导
  • 理解数学表达的物理意义

Warning

本文的讨论遵循之前的符号约定。

1. 分量形式

假设我们取一个无穷小物质体微元模型。

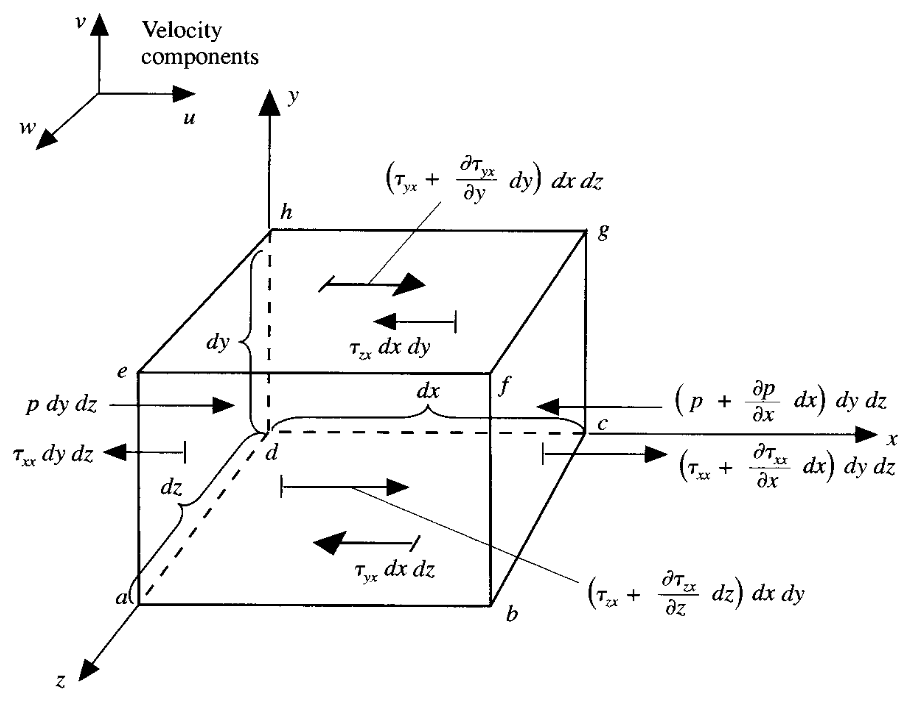

|497x383

对该物质体微元进行受理分析

考虑 xx 方向，有

Fx=max F_{x} = m a_{x}

物质体微元的受力可以分成 2 部分

  • 体积力，直接作用在整个物质体微元的体积上，与体积（质量）有紧密关系的超距离作用力，比如重力、电磁力等
  • 表面力，直接作用在物质体微元的表面，与面积有紧密关系的接触作用力，只有两个来源即：外部流体包围产生的压力，外部流体推拉摩擦产生的粘性力（正应力切应力）

正应力和切应力都依赖于流体的速度梯度，和形变的速率成正比。应力越大，形变的速度越快。大多数粘性流动中，正应力都比切应力小的多，乃至可以忽略不计，当法向速度梯度很大时 (例如激波内部)，正应力就变得重要。我们约定用 τij\tau_{ij} 表示 作用在垂直于 ii 轴的平面沿着 jj 方向的应力上。

在 xx 方向上的表面力有

pdydz−(p+∂p∂xdx)dydz+(τxx+∂τxx∂xdx)dydz−τxxdydz+(τyx+∂τyx∂ydy)dxdz−τyxdxdz+(τzx+∂τzx∂zdz)dxdy−τzxdxdy \begin{aligned} pdydz - (p+\frac{\partial p}{\partial x}dx)dydz \\ +(\tau_{xx}+\frac{\partial\tau_{xx}}{\partial x}dx)dydz - \tau_{xx}dydz \\ +(\tau_{yx} + \frac{\partial\tau_{yx}}{\partial y}dy)dxdz- \tau_{yx}dxdz \\ +(\tau_{zx} + \frac{\partial\tau_{zx}}{\partial z}dz)dxdy - \tau_{zx}dxdy \end{aligned}

简化整理有

−∂p∂xdxdydz+∂τxx∂xdxdydz+∂τyx∂ydydxdz+∂τzx∂zdzdxdy -\frac{\partial p}{\partial x}dxdydz + \frac{\partial\tau_{xx}}{\partial x}dxdydz +\frac{\partial\tau_{yx}}{\partial y}dydxdz + \frac{\partial\tau_{zx}}{\partial z}dzdxdy

考虑上微元受到的体积力

ρfxdxdydz \rho f_{x}dxdydz

我们分析出图中 xx 方向的所有力，有

Fx=(−∂p∂x+∂τxx∂x+∂τyx∂y+∂τzx∂z+fx)dxdydz \begin{align*} F_{x} &= \bigg(- \frac{\partial p}{\partial x}+\frac{\partial\tau_{xx}}{\partial x}+\frac{\partial\tau_{yx}}{\partial y}+\frac{\partial\tau_{zx}}{\partial z} + f_{x} \bigg)dxdydz \end{align*}

该无穷小物质体微元的质量为

m=ρdxdydz m = \rho dxdydz

在 xx 方向上的加速度为

ax=DuDt a_{x} = \frac{Du}{Dt}

可以得到 xx 方向上的动量方程为

ρDuDt=−∂p∂x+∂τxx∂x+∂τyx∂y+∂τzx∂z+ρfx \rho\frac{Du}{Dt} = -\frac{\partial p}{\partial x} + \frac{\partial\tau_{xx}}{\partial x} + \frac{\partial\tau_{yx}}{\partial y} + \frac{\partial\tau_{zx}}{\partial z} + \rho f_{x}

同样在 yy 和 zz 方向上有

ρDvDt=−∂p∂y+∂τxy∂x+∂τyy∂y+∂τzy∂z+ρfy \rho\frac{Dv}{Dt} = -\frac{\partial p}{\partial y} + \frac{\partial\tau_{xy}}{\partial x} + \frac{\partial\tau_{yy}}{\partial y} + \frac{\partial\tau_{zy}}{\partial z} + \rho f_{y} ρDwDt=−∂p∂z+∂τxz∂x+∂τyz∂y+∂τzz∂z+ρfz \rho\frac{Dw}{Dt} = -\frac{\partial p}{\partial z} + \frac{\partial\tau_{xz}}{\partial x} + \frac{\partial\tau_{yz}}{\partial y} + \frac{\partial\tau_{zz}}{\partial z} + \rho f_{z}

根据上一节的推导有【物质导数】

ρDbDt=ρ∂b∂t+ρU⋅∇b=∂(ρb)∂t+∇⋅(ρUb)\rho\frac{Db}{Dt} = \rho\frac{\partial b}{\partial t} + \rho U\cdot \nabla b = \frac{\partial (\rho b)}{\partial t} + \nabla \cdot (\rho Ub)

处理动量方程，有

ρDuDt=ρ∂u∂t+ρU⋅∇u=∂(ρu)∂t+∇⋅(ρuU) \rho\frac{Du}{Dt} = \rho\frac{\partial u}{\partial t} + \rho U \cdot \nabla u = \frac{\partial (\rho u)}{\partial t} + \nabla \cdot (\rho u U)

1.1. NS 方程

最终有 NS 方程

∂(ρu)∂t+∇⋅(ρuU)=−∂p∂x+∂τxx∂x+∂τyx∂y+∂τzx∂z+ρfx \frac{\partial (\rho u)}{\partial t} + \nabla \cdot (\rho u U) = -\frac{\partial p}{\partial x} + \frac{\partial\tau_{xx}}{\partial x} + \frac{\partial\tau_{yx}}{\partial y} + \frac{\partial\tau_{zx}}{\partial z} + \rho f_{x} ∂(ρv)∂t+∇⋅(ρvU)=−∂p∂y+∂τxy∂x+∂τyy∂y+∂τzy∂z+ρfy \frac{\partial (\rho v)}{\partial t} + \nabla \cdot (\rho v U) = -\frac{\partial p}{\partial y} + \frac{\partial\tau_{xy}}{\partial x} + \frac{\partial\tau_{yy}}{\partial y} + \frac{\partial\tau_{zy}}{\partial z} + \rho f_{y} ∂(ρw)∂t+∇⋅(ρwU)=−∂p∂z+∂τxz∂x+∂τyz∂y+∂τzz∂z+ρfz \frac{\partial (\rho w)}{\partial t} + \nabla \cdot (\rho w U) = -\frac{\partial p}{\partial z} + \frac{\partial\tau_{xz}}{\partial x} + \frac{\partial\tau_{yz}}{\partial y} + \frac{\partial\tau_{zz}}{\partial z} + \rho f_{z}

上面的分量形式仍然有很多和流体相关的项需要讨论。

以 xx 方向为例，展开左侧第一项的微分，第二项的算子，有

(ρ∂u∂t+u∂ρ∂t)+u∇⋅ρU+ρU⋅∇u(\rho\frac{\partial u}{\partial t} + u\frac{\partial \rho}{\partial t}) + u\nabla\cdot \rho U + \rho U \cdot \nabla u

根据之前讨论的守恒型微分形式的连续性方程，有

ρ∂u∂t+u(∂ρ∂t+∇⋅ρU)⏟=0+ρU⋅∇u \rho \frac{\partial u}{\partial t} + u\underbrace{\bigg( \frac{\partial\rho}{\partial t}+\nabla\cdot\rho U \bigg)}_{=0} + \rho U\cdot\nabla u

所以 NS 方程也可以写成

ρ∂u∂t+ρU⋅∇u=−∂p∂x+∂τxx∂x+∂τyx∂y+∂τzx∂z+ρfx \rho \frac{\partial u}{\partial t} + \rho U\cdot\nabla u = -\frac{\partial p}{\partial x} + \frac{\partial\tau_{xx}}{\partial x} + \frac{\partial\tau_{yx}}{\partial y} + \frac{\partial\tau_{zx}}{\partial z} + \rho f_{x} ρ∂v∂t+ρU⋅∇v=−∂p∂y+∂τxy∂x+∂τyy∂y+∂τzy∂z+ρfy \rho \frac{\partial v}{\partial t} + \rho U\cdot\nabla v = -\frac{\partial p}{\partial y} + \frac{\partial\tau_{xy}}{\partial x} + \frac{\partial\tau_{yy}}{\partial y} + \frac{\partial\tau_{zy}}{\partial z} + \rho f_{y} ρ∂w∂t+ρU⋅∇w=−∂p∂z+∂τxz∂x+∂τyz∂y+∂τzz∂z+ρfz \rho \frac{\partial w}{\partial t} + \rho U\cdot\nabla w = -\frac{\partial p}{\partial z} + \frac{\partial\tau_{xz}}{\partial x} + \frac{\partial\tau_{yz}}{\partial y} + \frac{\partial\tau_{zz}}{\partial z} + \rho f_{z}

1.2. 流体切应力

到了 17 世纪末，牛顿指出，流体的切应力与应变的时间变化率（也就是速度梯度）成正比，这样的流体也被称为牛顿流体 。

对于牛顿流体，斯托克斯得到有

τxx=λ(∇⋅U)+2μ∂u∂x\tau_{xx} = \lambda(\nabla\cdot U) + 2\mu\frac{\partial u}{\partial x}

τyy=λ(∇⋅U)+2μ∂v∂y\tau_{yy} = \lambda(\nabla\cdot U) + 2\mu\frac{\partial v}{\partial y}

τzz=λ(∇⋅U)+2μ∂w∂z\tau_{zz} = \lambda(\nabla\cdot U) + 2\mu\frac{\partial w}{\partial z}

τxy=τyx=μ(∂v∂x+∂u∂y)\tau_{xy} = \tau_{yx} = \mu(\frac{\partial v}{\partial x} + \frac{\partial u}{\partial y})

τxz=τzx=μ(∂u∂z+∂w∂x)\tau_{xz} = \tau_{zx} = \mu(\frac{\partial u}{\partial z} + \frac{\partial w}{\partial x})

τyz=τzy=μ(∂w∂y+∂v∂z)\tau_{yz} = \tau_{zy} = \mu(\frac{\partial w}{\partial y} + \frac{\partial v}{\partial z})

其中，μ\mu 是分子粘性系数，λ\lambda 是第二粘性系数，斯托克斯进一步假设有

λ=−23μ\lambda = -\frac{2}{3}\mu

将此物性关系的假设代入可以获得完整动量方程。这里不再展开书写。

2. 张量形式

方程的分量形式非常繁琐，不利于理论表达和分析，我们采用张量形式，再次进行分析推导和表达。

根据牛顿第二定理，动量变化率等于作用力，即

(d(mU)dt)MV=(∫Vf⃗dV)MV\bigg(\frac{d(mU)}{dt}\bigg)_{MV} = \bigg(\int_V \vec{f} dV\bigg)_{MV}

此处的作用力 f⃗\vec{f} 包含体积力和表面力。

根据【雷诺输运定理】

(dBdt)MV=∫V[∂∂t(ρb)+∇⋅(ρUb)]dV=∫V[DDt(ρb)+ρb∇⋅U]dV \bigg(\frac{dB}{dt}\bigg)_{MV} = \int_V\bigg[\frac{\partial}{\partial t}(\rho b) + \nabla \cdot (\rho U b)\bigg]dV = \int_V\bigg[\frac{D}{D t}(\rho b) + \rho b \nabla \cdot U\bigg]dV

左侧可以改写为守恒型和非守恒型的方程

2.1. 非守恒型

对于非守恒型方程，有

∫V[DDt(ρU)+ρU∇⋅U]dV−∫Vf⃗dV=0\int_V\bigg[\frac{D}{D t}(\rho U) + \rho U \nabla \cdot U\bigg]dV - \int_V \vec{f} dV = 0

整理可得

∫V[DDt(ρU)+ρU∇⋅U−f⃗]dV=0\int_V\bigg[\frac{D}{D t}(\rho U) + \rho U \nabla \cdot U - \vec{f}\bigg]dV = 0

进一步整理有

DDt(ρU)+ρU∇⋅U=f⃗\frac{D}{D t}(\rho U) + \rho U \nabla \cdot U = \vec{f}

展开第一项的全微分，有

(ρDUDt+UDρDt)+ρU∇⋅U=f⃗(\rho\frac{DU}{Dt} + U\frac{D\rho}{Dt}) + \rho U \nabla \cdot U = \vec{f}

整理为

ρDUDt+U(DρDt+ρ∇⋅U)⏟=0=f⃗\rho\frac{DU}{Dt} + U\underbrace{(\frac{D\rho}{Dt} + \rho \nabla \cdot U)}_{=0} = \vec{f}

注意左侧第二项括号内是非守恒型微分形式的连续性方程，应该等于零

所以最后有

ρDUDt=f⃗\rho\frac{DU}{Dt}= \vec{f}

根据物质导数，展开有

【非守恒型微分形式动量方程】

ρ∂U∂t+ρU⋅∇U=f⃗\rho\frac{\partial U}{\partial t} + \rho U\cdot \nabla U= \vec{f}

可以看到，该方程和前文的分量形式讨论是一致的。

2.2. 守恒型

对于守恒型方程，有

∫V[∂∂t(ρU)+∇⋅(ρUU)]dV−∫Vf⃗dV=0\int_{V}\bigg[\frac{\partial}{\partial t}(\rho U) + \nabla \cdot (\rho U U)\bigg]dV - \int_{V} \vec{f} dV = 0

整理可得

∂∂t(ρU)+∇⋅(ρUU)=f⃗\frac{\partial}{\partial t}(\rho U) + \nabla \cdot (\rho UU) = \vec{f}

可以看到，该式和前文的分量形式的讨论是一致的。

2.3. 受力构成

受力可以分成表面力和体积力

f⃗=fs⃗+fb⃗\vec{f} = \vec{f_{s}} + \vec{f_{b}}

表面力

表面力等于总应力张量和面矢量的乘积

dfs⃗=Σ⋅dS⃗=Σ⋅n⃗dSd\vec{f_{s}} = \Sigma \cdot d\vec S = \Sigma\cdot \vec{n} dS

使用 Σ\Sigma 表示总应力张量（total stress tensor)（完整包含单位面积的压力和单位面积的粘性力）

Σ=[ΣxxΣxyΣxzΣyxΣxxΣyzΣzxΣzyΣzz]\Sigma = \begin{bmatrix} \Sigma_{xx} & \Sigma_{xy} & \Sigma_{xz} \\ \Sigma_{yx} & \Sigma_{xx} & \Sigma_{yz} \\ \Sigma_{zx} & \Sigma_{zy} & \Sigma_{zz} \end{bmatrix}
  • 相同下标 Σii\Sigma_{ii} 表示法向应力，大于零为受拉（tension），小于零为受压（compression）。导致法向应力的主要物理原因是压力，很小一部分原因才是粘性
  • 不同下标 Σij\Sigma_{ij} 表示切向应力，表示 ii 面上 jj 方向（ii 面为垂直 ii 方向的面，与分量形式的约定一样），约定如果面的外法向为正，则 ii 为正。导致切向应力的物理原因是粘性
Σ=−[p000p000p]+{τxxτxyτxzτyxτyyτyzτzxτzyτzz} \Sigma = - \begin{bmatrix} p & 0 & 0 \\ 0 & p & 0 \\ 0 & 0 & p \end{bmatrix} + \begin{Bmatrix} \tau_{xx} & \tau_{xy} & \tau_{xz} \\ \tau_{yx} & \tau_{yy} & \tau_{yz} \\ \tau_{zx} & \tau_{zy} & \tau_{zz} \end{Bmatrix}

整理为

Σ={τxx−pτxyτxzτyxτyy−pτyzτzxτzyτzz−p}=−pI⃗+τ⃗\Sigma =\begin{Bmatrix} \tau_{xx} - p & \tau_{xy} & \tau_{xz} \\ \tau_{yx} & \tau_{yy}-p & \tau_{yz} \\ \tau_{zx} & \tau_{zy} & \tau_{zz} - p \end{Bmatrix} = -p\vec I + \vec{\tau}

也就是前面说的压力和粘性力。

回忆前文的讨论，矩阵可以分解成体部分和偏部分，有

Σ=Σhyd+Σdev \Sigma = \Sigma^{hyd} + \Sigma^{dev}

很显然，体部分就是压力矩阵，即

−pI⃗=∣Σhyd∣I⃗=13tr(Σ)I⃗ -p\vec{I} = |\Sigma^{hyd}|\vec{I} = \frac{1}{3}tr(\Sigma)\vec{I}

进一步的，有

Σ=−pI⃗+[Σ−13tr(Σ)I⃗]⏟viscous−sress \Sigma = -p\vec{I} + \underbrace{ \bigg[\Sigma- \frac{1}{3}tr(\Sigma)\vec{I} \bigg]}_{viscous-sress}

也有

Σ=13tr(Σ)+dev(Σ) \Sigma = \frac{1}{3}tr(\Sigma) + dev(\Sigma)

分析可知，总应力张量的偏部分就是粘性力张量。

所以表面力有

∫Vf⃗sdV=∫∂VΣ⋅n⃗dS\int_{V}\vec f_sdV = \int_{\partial V} \Sigma\cdot \vec n dS

利用散度定理

∫∂VΣ⋅n⃗dS=∫V∇⋅ΣdV\int_{\partial V} \Sigma\cdot \vec n dS = \int_V\nabla\cdot\Sigma dV

整理可得

f⃗S=[∇⋅Σ]=−∇p+[∇⋅τ]\vec f_S = [\nabla\cdot\Sigma] = -\nabla p + [\nabla\cdot \tau]

继续讨论其中的粘性力部分

对于牛顿流体来说，根据前文的讨论，我们知道有本构关系

τ⃗=μ[∇U+(∇U)T]+λ(∇⋅U)I⃗\vec{\tau} = \mu [\nabla U + (\nabla U)^T] + \lambda(\nabla\cdot U)\vec I

斯托克斯假设有

λ=−23μ\lambda = - \frac{2}{3} \mu

代入后的粘性力为

τ⃗=μ[∇U+(∇U)T]−23μ(∇⋅U)I⃗ \vec{\tau} = \mu [\nabla U + (\nabla U)^{T}] - \frac{2}{3}\mu (\nabla\cdot U)\vec I

如果是不可压缩流体，根据之前的讨论，有

∇⋅U=0\nabla\cdot U = 0

粘性力简化为

τ⃗=μ[∇U+(∇U)T]\vec{\tau} = \mu [\nabla U + (\nabla U)^T]

结合这些讨论，也就可以理解为什么 λ(∇⋅U)\lambda(\nabla\cdot U) 这一项也被为体积膨胀率。

引入应变率（strain rate），也被称为形变率，可以表示成速度的函数

S=[SxxSxySxzSyxSyySyzSzxSzySzz]=[12(∂u∂x+∂u∂x)12(∂u∂y+∂v∂x)12(∂u∂z+∂w∂x)12(∂v∂x+∂u∂y)12(∂v∂y+∂v∂y)12(∂v∂z+∂w∂y)12(∂w∂x+∂u∂z)12(∂w∂y+∂v∂z)12(∂w∂z+∂w∂z)] \begin{align*} S &= \begin{bmatrix} S_{xx} &S_{xy} &S_{xz}\\ S_{yx} &S_{yy} &S_{yz}\\ S_{zx} &S_{zy} &S_{zz} \end{bmatrix}\\ &= \begin{bmatrix} \frac{1}{2}\left(\frac{\partial u}{\partial x} + \frac{\partial u}{\partial x}\right)& \frac{1}{2}\left(\frac{\partial u}{\partial y} + \frac{\partial v}{\partial x}\right)& \frac{1}{2}\left(\frac{\partial u}{\partial z} + \frac{\partial w}{\partial x}\right)\\ \frac{1}{2}\left(\frac{\partial v}{\partial x} + \frac{\partial u}{\partial y}\right)& \frac{1}{2}\left(\frac{\partial v}{\partial y} + \frac{\partial v}{\partial y}\right)& \frac{1}{2}\left(\frac{\partial v}{\partial z} + \frac{\partial w}{\partial y}\right)\\ \frac{1}{2}\left(\frac{\partial w}{\partial x} + \frac{\partial u}{\partial z}\right)& \frac{1}{2}\left(\frac{\partial w}{\partial y} + \frac{\partial v}{\partial z}\right)& \frac{1}{2}\left(\frac{\partial w}{\partial z} + \frac{\partial w}{\partial z}\right)\\ \end{bmatrix} \end{align*}

写成矢量形式

S=12(∇U+∇UT) S = \frac{1}{2} (\nabla U + \nabla U^{T})

粘性力表达为

τ⃗=2μS \vec{\tau} = 2\mu S

注意 μ\mu 仍然是流体粘度，是流体的物理属性。

体积力

主要是重力

f⃗b=ρg⃗\vec f_b = \rho \vec g

对于旋转系统来说，体力还来自于科里奥利力 和向心力

f⃗b=−2ρ[ω×U]−ρ[ω×[ω×r⃗]]\vec f_b = -2\rho[\omega \times U] - \rho [\omega\times[\omega\times\vec r]]

一般来说，重力和向心力都和位置有关，和速度无关，所以会归在压力修正项中。科里奥利力会单独处理。体积力像是还有电磁力电场力等多种类型，针对具体问题需要增加不同的体积力。下面方程中的体积力只考虑重力。

Caution

当考虑相对压强的时候，上述重力项被约去，由新的重力项代替，详见 interFoam 的讨论，这里暂不深入展开讨论。

2.4. NS 方程

考虑最一般情况，动量方程守恒型微分形式为

∂∂t(ρU)+∇⋅(ρUU)=−∇p+∇⋅τ⃗+ρg⃗\frac{\partial}{\partial t}(\rho U) + \nabla \cdot (\rho UU) = -\nabla p + \nabla\cdot\vec{\tau} + \rho\vec{g}

在 OpenFOAM 中，一般表示为

∂∂t(ρU)+∇⋅(ρUU)=−∇p+(∇⋅rhoReff)+ρg⃗\frac{\partial}{\partial t}(\rho U) + \nabla \cdot (\rho UU) = -\nabla p + (\nabla\cdot rhoR^{eff}) + \rho\vec{g}

流体粘性应力的张量形式

rhoReff=μ[∇U+(∇U)T]+λ(∇⋅U)I⃗rhoR^{eff} = \mu [\nabla U + (\nabla U)^{T}] + \lambda(\nabla\cdot U)\vec I

展开成矩阵形式更加清楚

rhoReff=[2μ∂u∂x+λ∇⋅Uμ(∂v∂x+∂u∂y)μ(∂u∂z+∂w∂x)μ(∂v∂x+∂u∂y)2μ∂v∂y+λ(∇⋅U)μ(∂w∂y+∂v∂z)μ(∂u∂z+∂w∂x)μ(∂w∂y+∂v∂z)2μ∂w∂z+λ(∇⋅U)]rhoR^{eff} = \begin{bmatrix} 2\mu\frac{\partial u}{\partial x} + \lambda\nabla\cdot U & \mu(\frac{\partial v}{\partial x} + \frac{\partial u}{\partial y}) & \mu(\frac{\partial u}{\partial z} + \frac{\partial w}{\partial x}) \\ \mu(\frac{\partial v}{\partial x} + \frac{\partial u}{\partial y}) & 2\mu\frac{\partial v}{\partial y} + \lambda(\nabla\cdot U) & \mu(\frac{\partial w}{\partial y} + \frac{\partial v}{\partial z}) \\ \mu(\frac{\partial u}{\partial z} + \frac{\partial w}{\partial x}) & \mu(\frac{\partial w}{\partial y} + \frac{\partial v}{\partial z}) & 2\mu\frac{\partial w}{\partial z} + \lambda(\nabla\cdot U) \end{bmatrix}

代入动量方程守恒型微分形式，得到

∂∂t(ρU)+∇⋅(ρUU)=−∇p+∇⋅[μ(∇U+(∇U)T)]+∇(λ∇⋅U)+ρg⃗ \frac{\partial}{\partial t}(\rho U) + \nabla \cdot (\rho UU) = -\nabla p + \nabla\cdot[\mu (\nabla U + (\nabla U)^T)] + \nabla(\lambda\nabla\cdot U) + \rho\vec{g}

其中

∇⋅[μ(∇U+(∇U)T)]=∇⋅(μ∇U)+∇⋅[μ(∇U)T] \nabla\cdot[\mu (\nabla U + (\nabla U)^{T})] = \nabla\cdot(\mu\nabla U) + \nabla\cdot[\mu (\nabla U)^{T}]

整理为

∂∂t(ρU)+∇⋅(ρUU)=∇⋅(μ∇U)−∇p+∇⋅[μ(∇U)T]+∇(λ∇⋅U)+ρg⃗ \frac{\partial}{\partial t}(\rho U) + \nabla \cdot (\rho UU) = \nabla\cdot(\mu\nabla U)-\nabla p + \nabla\cdot[\mu (\nabla U)^T] + \nabla(\lambda\nabla\cdot U) + \rho\vec{g}

对于更一般的情况，将右边后四项统一为广义源项，整理为

∂∂t(ρU)+∇⋅(ρUU)−∇⋅(μ∇U)=Q \frac{\partial}{\partial t}(\rho U) + \nabla \cdot (\rho UU) - \nabla\cdot(\mu\nabla U) = Q

3. 补充讨论

3.1. 无粘流动

对于无粘性流动，粘性系数 μ=0\mu=0 ，动量方程最终简化为

∂∂t(ρU)+∇⋅(ρUU)=−∇p+ρg⃗\frac{\partial}{\partial t}(\rho U) + \nabla \cdot (\rho UU) = -\nabla p + \rho\vec{g}

即没有粘性扩散。

3.2. 不可压缩流动

对于不可压缩流体

∇⋅U=0\nabla\cdot U = 0

动量方程简化为

∂∂t(ρU)+∇⋅(ρUU)=−∇p+∇⋅[μ(∇U+(∇U)T)]+∇(λ∇⋅U)+ρg⃗\frac{\partial}{\partial t}(\rho U) + \nabla \cdot (\rho UU) = -\nabla p + \nabla\cdot[\mu (\nabla U + (\nabla U)^T)] + \cancel{\nabla(\lambda\nabla\cdot U)} + \rho\vec{g}

对于牛顿流体，有剪切应力 τ⃗\vec{\tau} 线性相关于形变率 SS （矢量）为线性，即

τ⃗=2μS=μ(∇U+(∇U)T) \vec{\tau} = 2\mu S = \mu(\nabla U + (\nabla U)^{T})

结合 Boussnesq 假设，密度变化仅仅对浮力起作用，其他项中的密度变化可以忽略，甚至如果这里就是不可压缩流体，则有

∂∂t(ρU)+∇⋅(ρUU)=−∇p+∇⋅[μ(∇U+(∇U)T)]+∇(λ∇⋅U)+ρg⃗∂U∂t+∇⋅(UU)−∇⋅[ν(∇U+(∇U)T]=−1ρ∇p+ρg⃗∂U∂t+∇⋅(UU)−∇⋅(2νS)=−1ρ∇p+ρg⃗∂U∂t+∇⋅(UU)+∇⋅Reff=−1ρ∇p+ρg⃗\begin{align*} \frac{\partial}{\partial t}(\rho U) + \nabla \cdot (\rho UU) &= -\nabla p + \nabla\cdot[\mu (\nabla U + (\nabla U)^T)] + \cancel{\nabla(\lambda\nabla\cdot U)} + \rho\vec{g} \\ \frac{\partial U}{\partial t} + \nabla \cdot (UU) - \nabla \cdot[\nu(\nabla U + (\nabla U)^{T}] &= - \frac{1}{\rho} \nabla p + \rho\vec{g} \\ \frac{\partial U}{\partial t} + \nabla \cdot (UU) - \nabla \cdot (2\nu S) &= - \frac{1}{\rho} \nabla p + \rho\vec{g} \\ \frac{\partial U}{\partial t} + \nabla \cdot (UU) + \nabla \cdot R^{eff} &= - \frac{1}{\rho} \nabla p + \rho\vec{g} \end{align*}

如果此时粘性系数 μ\mu 为常数，动量方程可以进一步简化

粘性应力张量的散度为

∇⋅τ⃗=∇⋅[μ(∇U+(∇U)T)]+∇(λ∇⋅U)={∂∂x[2μ∂u∂x+λ∇⋅U]+∂∂y[μ(∂v∂x+∂u∂y)]+∂∂z[μ(∂u∂z+∂w∂x)]∂∂x[μ(∂v∂x+∂u∂y)]+∂∂y[2μ∂v∂y+λ(∇⋅U)]+∂∂z[μ(∂w∂y+∂v∂z)]∂∂x[μ(∂u∂z+∂w∂x)]+∂∂y[μ(∂w∂y+∂v∂z)]+∂∂z[2μ∂w∂z+λ(∇⋅U)]}\begin{aligned} \nabla\cdot \vec{\tau} &= \nabla\cdot[\mu (\nabla U + (\nabla U)^T)] + \nabla(\lambda\nabla\cdot U) \\ &= \begin{Bmatrix} \frac{\partial}{\partial x}[2\mu\frac{\partial u}{\partial x} + \lambda\nabla\cdot U] + \frac{\partial}{\partial y}[\mu(\frac{\partial v}{\partial x} + \frac{\partial u}{\partial y})] +\frac{\partial}{\partial z}[\mu(\frac{\partial u}{\partial z} + \frac{\partial w}{\partial x})] \\ \frac{\partial}{\partial x}[\mu(\frac{\partial v}{\partial x} + \frac{\partial u}{\partial y})] + \frac{\partial}{\partial y}[2\mu\frac{\partial v}{\partial y} + \lambda(\nabla\cdot U)] + \frac{\partial}{\partial z}[\mu(\frac{\partial w}{\partial y} + \frac{\partial v}{\partial z})] \\ \frac{\partial}{\partial x}[\mu(\frac{\partial u}{\partial z} + \frac{\partial w}{\partial x})] + \frac{\partial}{\partial y}[\mu(\frac{\partial w}{\partial y} + \frac{\partial v}{\partial z})] +\frac{\partial}{\partial z}[2\mu\frac{\partial w}{\partial z} + \lambda(\nabla\cdot U)] \end{Bmatrix} \end{aligned}

以 应力张量散度 的第一行为例，此时

(∇⋅τ)col1=∂∂x[2μ∂u∂x+λ∇⋅U]+∂∂y[μ(∂v∂x+∂u∂y)]+∂∂z[μ(∂u∂z+∂w∂x)]=∂∂x[2μ∂u∂x]+μ∂∂y[(∂v∂x+∂u∂y)]+μ∂∂z[(∂u∂z+∂w∂x)]=μ[(∂2u∂x2+∂2u∂y2+∂2u∂z2)+∂2u∂x2+∂2v∂xy+∂2w∂xz]=μ[(∂2u∂x2+∂2u∂y2+∂2u∂z2)+∂∂x(∂u∂x+∂v∂y+∂w∂z)]=μ[(∇2u)+∂∂x(∇⋅U)]\begin{align*} (\nabla\cdot\tau)_{col1} &= \frac{\partial}{\partial x}[2\mu\frac{\partial u}{\partial x} + \cancel{\lambda\nabla\cdot U}] + \frac{\partial}{\partial y}[\mu(\frac{\partial v}{\partial x} + \frac{\partial u}{\partial y})] +\frac{\partial}{\partial z}[\mu(\frac{\partial u}{\partial z} + \frac{\partial w}{\partial x})]\\ &= \frac{\partial}{\partial x}[2\mu\frac{\partial u}{\partial x}] + \mu\frac{\partial}{\partial y}[(\frac{\partial v}{\partial x} + \frac{\partial u}{\partial y})] +\mu\frac{\partial}{\partial z}[(\frac{\partial u}{\partial z} + \frac{\partial w}{\partial x})]\\ &= \mu[(\frac{\partial^2 u}{\partial x^2}+\frac{\partial^2 u}{\partial y^2}+\frac{\partial^2 u}{\partial z^2}) + \frac{\partial^2 u}{\partial x^2} + \frac{\partial^2 v}{\partial xy} + \frac{\partial^2 w}{\partial xz}]\\ &= \mu[(\frac{\partial^2 u}{\partial x^2}+\frac{\partial^2 u}{\partial y^2}+\frac{\partial^2 u}{\partial z^2}) + \frac{\partial }{\partial x}(\frac{\partial u}{\partial x} + \frac{\partial v}{\partial y} + \frac{\partial w}{\partial z})]\\ &= \mu[(\nabla^2 u) + \cancel{\frac{\partial }{\partial x}(\nabla\cdot U)}]\\ \end{align*}

因为流体不可压缩，密度不变，第二项为零，所以动量方程进一步简化为

∂ρU∂t+∇⋅(ρUU)=−∇p+μ∇2U+ρg⃗\frac{\partial \rho U}{\partial t} + \nabla \cdot (\rho UU) = -\nabla p + \mu \nabla^2U + \rho\vec{g}

如果流体没有粘性，粘性项可以进一步省略，即

∂ρU∂t+∇⋅(ρUU)=−∇p+ρg⃗ \frac{\partial\rho U}{\partial t} + \nabla \cdot (\rho UU) = -\nabla p + \rho\vec{g}

4. 小结

本文完成讨论

  • 动量方程的推导
  • 不同角度的推导
  • 理解数学表达的物理意义
