0. 前言

质量守恒方程，也称为连续性方程，本质是质量守恒。

我们参考Computational fluid dynamics : the basics with applications 一书，用不同方式从不同角度进行讨论。

本文主要讨论

  • 质量守恒方程的推导
  • 不同形式的转化
  • 理解数学表达的物理意义

1. 控制体模型

假设我们取一个固定的控制体，体积为 VV。使用欧拉描述，我们可以建立控制体系统的守恒。

单位时间内通过控制体表面的质量流出 B = 单位时间内控制体内流体的质量减少 C

1.1. 质量流出

对于质量流出 B 来说，考虑该控制体系统的面积微元（单位面积）

单位时间的质量流出 = 单位时间流经该面积微元的流体质量

单位时间单位面积的质量流量就是质量通量

质量通量 = 单位时间 × 流经该面积微元的流体速度 × 单位面积 × 密度

写成数学形式

Flux=ρU⋅dS Flux =\rho U\cdot dS

Tip

无论从数学积分角度还是物理角度，我们都约定 dSdS 的正方向是从控制体向外

  • 如果速度向外，Flux 就是正的，在物理上说明流体离开控制体
  • 如果速度向内，Flux 就是负的，在物理上说明流体进入控制体

对该控制体进行面积分，有

B=∫∂VρU⋅dS B = \int_{\partial V}\rho U\cdot dS

1.2. 质量减少

对于质量减少 C 来说，考虑控制体的总质量为

m=∫VρdV m = \int_{V} \rho dV

因为控制体没有发生位置变化，也就没有对流变化，所以基于欧拉描述对控制体进行欧拉导数的计算。

考虑控制体的总质量变化是“减小”，而数学求导只是得到变化率，所以还要考虑正负号

有

C=−∂∂t∫VρdV C = - \frac{\partial}{\partial{t}}\int_{V}\rho dV

因为控制体的体积分和时间无关，且积分限是常数，所以

C=−∫V∂∂tρdV C = - \int_{V}\frac{\partial}{\partial{t}}\rho dV

1.3. 质量守恒

根据守恒关系，有

B=C∫∂VρU⋅dS=−∫V∂∂tρdV∫∂VρU⋅dS+∫V∂∂tρdV=0 \begin{align*} B &= C\\ \int_{\partial V}\rho U\cdot dS &= - \int_{V}\frac{\partial}{\partial{t}}\rho dV\\ \int_{\partial V}\rho U\cdot dS + \int_{V}\frac{\partial}{\partial{t}}\rho dV &= 0 \end{align*}

应用散度定理，有

∫V∇⋅(ρU)dV+∫V∂∂tρdV=0 \int_{V}\nabla\cdot(\rho U) dV + \int_{V}\frac{\partial}{\partial{t}}\rho dV = 0

整理，得到

【守恒型积分形式的连续性方程】

∫V[∂∂tρ+∇⋅(ρU)]dV=0 \int_{V}\bigg[\frac{\partial}{\partial{t}}\rho + \nabla\cdot(\rho U)\bigg] dV = 0

2. 物质体模型

假设我们取一个随着流体流动的物质体，体积为 VV。基于拉格朗日描述，我们可以考虑物质体的变化。

物质体的质量为

m=∫VρdV m = \int_{V}\rho dV

Caution

物质体质量的计算和控制体质量的计算，虽然数学表达上类似，但是物理角度却不同。

基于拉格朗日描述对物质体进行拉格朗日导数的计算，而我们知道物质体的质量不发生变化

得到

【非守恒型积分形式的连续性方程】

DDt∫VρdV=0 \frac{D}{Dt}\int_{V}\rho dV = 0

注意，下面套用物质导数的方式是错误的，后面将讨论，读者可以先行思考原因。

DDt∫VρdV=∫V[∂ρ∂t+U⋅∇ρ]dV=0\cancel{\frac{D}{Dt}\int_V \rho dV = \int_V \bigg[\frac{\partial \rho}{\partial t} + U \cdot \nabla \rho \bigg]dV= 0}

3. 控制体微元模型

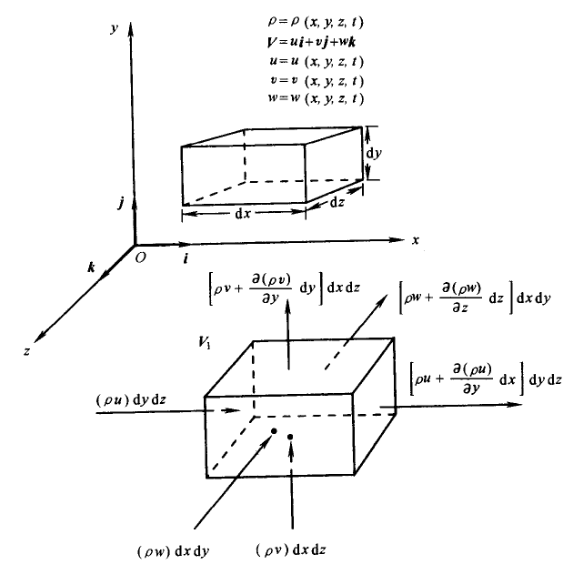

假设我们取一个无穷小的控制体微元模型。基于欧拉描述，我们考虑控制体微元系统的守恒。

|389x382

在这个无穷小控制体上，速度等物理量作为连续函数，可以进行泰勒展开。

以 xx 方向为例，微元左面的质量通量为

(ρu)dydz (\rho u)dydz

根据连续物理量的泰勒展开，右边有

ρu+∂(ρu)∂xdx+∂2(ρu)2!∂x2dx2+(higherOrder) \rho u + \frac{\partial (\rho u)}{\partial x}dx + \frac{\partial ^2 (\rho u)}{2! \partial x^2}{dx^2} + (higherOrder)

基于控制体微元的无穷小假定，省去二阶及以上的高阶项，整理为

[ρu+∂(ρu)∂xdx]dydz \bigg[\rho u + \frac{\partial (\rho u)}{\partial x}dx\bigg]dydz

微元在 xx 方向左右两面之间的质量通量之差为

[ρu+∂(ρu)∂xdx]dydz−(ρu)dydz=∂(ρu)∂xdxdydz \bigg[\rho u + \frac{\partial (\rho u)}{\partial x}dx\bigg]dydz - (\rho u)dydz = \frac{\partial (\rho u)}{\partial x}dxdydz

同样，在 yy 和 zz 方向的净质量通量为

[ρv+∂(ρv)∂ydy]dxdz−(ρv)dxdz=∂(ρv)∂ydxdydz \bigg[\rho v + \frac{\partial (\rho v)}{\partial y}dy\bigg]dxdz - (\rho v)dxdz = \frac{\partial (\rho v)}{\partial y}dxdydz [ρw+∂(ρw)∂zdz]dxdy−(ρw)dxdy=∂(ρw)∂zdxdydz \bigg[\rho w + \frac{\partial (\rho w)}{\partial z}dz\bigg]dxdy - (\rho w)dxdy = \frac{\partial (\rho w)}{\partial z}dxdydz

该控制体微元的质量通量总和为

[∂(ρu)∂x+∂(ρv)∂y+∂(ρw)∂z]dxdydz \bigg[\frac{\partial (\rho u)}{\partial x} + \frac{\partial (\rho v)}{\partial y} + \frac{\partial (\rho w)}{\partial z}\bigg]dxdydz

控制体微元的质量为

ρdxdydz \rho dxdydz

该微元质量增加的时间变化率为（控制体的欧拉导数）

∂∂t(ρdxdydz) \frac{\partial}{\partial t}(\rho dxdydz)

控制体微元的总质量通量总是等于其质量的减少，所以有

[∂(ρu)∂x+∂(ρv)∂y+∂(ρw)∂z]dxdydz=−∂ρ∂t(dxdydz) \bigg[\frac{\partial (\rho u)}{\partial x} + \frac{\partial (\rho v)}{\partial y} + \frac{\partial (\rho w)}{\partial z}\bigg]dxdydz = -\frac{\partial \rho}{\partial t}(dxdydz)

整理有

∂ρ∂t+[∂(ρu)∂x+∂(ρv)∂y+∂(ρw)∂z]=0 \frac{\partial \rho}{\partial t} + \bigg[\frac{\partial (\rho u)}{\partial x} + \frac{\partial (\rho v)}{\partial y} + \frac{\partial (\rho w)}{\partial z}\bigg] = 0

【守恒型微分形式的连续性方程】

∂ρ∂t+∇⋅(ρU)=0 \frac{\partial \rho}{\partial t} + \nabla \cdot (\rho U) = 0

4. 物质体微元模型

假设我们取一个无穷小的物质体微元模型。基于拉格朗日描述，我们考虑此系统的变化。

对于这个无穷小物质体微元，它的质量为

dm=ρdV dm = \rho dV

基于拉格朗日描述对物质体进行拉格朗日导数的计算，而我们知道物质体的质量不发生变化

DDtdm=DDtρdV=0 \frac{D}{Dt}dm = \frac{D}{Dt}\rho dV = 0

整理后有

DDtρdV=dVDρDt+ρD(dV)Dt=0 \frac{D}{Dt}\rho dV = dV \frac{D\rho}{Dt} + \rho \frac{D(dV)}{Dt} = 0

整理为

DρDt+ρ[1dVD(dV)Dt]=0 \frac{D\rho}{Dt} + \rho \bigg[ \frac{1}{dV} \frac{D(dV)}{Dt} \bigg] = 0

基于前文对速度散度的讨论，有

【非守恒型微分形式的连续性方程】

DρDt+ρ∇⋅U=0 \frac{D\rho}{Dt} + \rho \nabla \cdot U = 0

5. 换算关系

雷诺输运定理如下：

(dBdt)MV=∫V[∂∂t(ρb)+∇⋅(ρUb)]dV=∫V[DDt(ρb)+ρb∇⋅U]dV \bigg(\frac{dB}{dt}\bigg)_{MV} = \int_V\bigg[\frac{\partial}{\partial t}(\rho b) + \nabla \cdot (\rho U b)\bigg]dV = \int_V\bigg[\frac{D}{D t}(\rho b) + \rho b \nabla \cdot U\bigg]dV

质量方程只考虑质量的输运，所以

B=m=∫VρdVb=1 \begin{align*} B &= m = \int_{V}\rho dV \\ b &= 1 \end{align*}

​​​整理为

DDt∫VρdV=∫V[∂∂tρ+∇⋅(ρU)]dV=∫V[DDtρ+ρ∇⋅U]dV=0 \frac{D}{Dt}\int_{V} \rho dV = \int_{V}\bigg[\frac{\partial}{\partial t}\rho + \nabla \cdot (\rho U)\bigg]dV = \int_{V}\bigg[\frac{D}{D t}\rho + \rho \nabla \cdot U\bigg]dV = 0

可以看到，上面包含了【守恒型积分形式的连续性方程】

因为物质体和控制体是任意选取的，所以上式的被积部分也处处为零。被积分部分也就是【守恒型微分形式的连续性方程】和【非守恒型微分形式的连续性方程】。

对于物质体模型

DDt∫VρdV=0 \frac{D}{Dt}\int_{V}\rho dV = 0

注意到物质体的体积可能随着时间变化。只有当我们假设体积也不随时间变化的时候，也就是（见速度散度的讨论）的情况下，有

∇⋅U=0 \nabla \cdot U = 0

Note

我们有

m=ρVm=\rho V

对于物质体有

1VDmDt=DρDt+ρ1VDVDt=0 \frac{1}{V} \frac{Dm}{Dt} = \frac{D\rho}{Dt} + \rho \frac{1}{V} \frac{DV}{Dt} = 0

当体积不变的时候，可以看到密度也不变，即是不可压缩流体。

但是需要注意，这里讨论的是物质体。如果一个容器即使保持体积不变，其中的加热气体依然会有压缩膨胀的物理性质，并不是可不压缩流体。

此时展开有

DDt∫VρdV=∫V[∂ρ∂t+U⋅∇ρ]dV=∫V[∂ρ∂t+∇⋅(ρU)−ρ∇⋅U]dV=∫V[∂ρ∂t+∇⋅(ρU)]dV\begin{aligned} \frac{D}{Dt}\int_{V} \rho dV &= \int_{V} \bigg[\frac{\partial \rho}{\partial t} + U \cdot \nabla \rho \bigg]dV \\ &= \int_{V} \bigg[\frac{\partial \rho}{\partial t} + \nabla\cdot(\rho U) - \rho\nabla\cdot U \bigg]dV \\ &= \int_{V} \bigg[\frac{\partial \rho}{\partial t} + \nabla\cdot(\rho U) \bigg]dV \end{aligned}

可见，整理后的结果和雷诺输运定理一致。

从数学上来看，积分形式的被积函数可以出现间断，微分形式的方程则要求必须是可微的，也就必须是连续的。散度定理要求数学上的连续性。当流动包含间断的时候，如激波，连续方程形式的选择就非常重要。

总的来说，基于物质导数和散度展开，始终有非守恒型和守恒型之间的换算关系

也就是之前提到的【雷诺输运换算】

DDt(ρb)+ρb∇⋅U=∂∂t(ρb)+∇⋅(ρUb) \frac{D}{D t}(\rho b) + \rho b \nabla \cdot U = \frac{\partial}{\partial t}(\rho b) + \nabla \cdot (\rho U b)

这个换算关系进一步的

雷诺输运换算的右边第一项展开

∂(ρb)∂t=ρ∂b∂t+b∂ρ∂t \frac{\partial (\rho b)}{\partial t} = \rho\frac{\partial b}{\partial t} + b \frac{\partial\rho}{\partial t}

移项得

ρ∂b∂t=∂(ρb)∂t−b∂ρ∂t\rho\frac{\partial b}{\partial t}=\frac{\partial (\rho b)}{\partial t} - b \frac{\partial\rho}{\partial t}

雷诺输运换算的右边第二项展开（这里不明白的要去补散度计算）

∇⋅(ρUb)=b∇⋅(ρU)+(ρU)⋅∇b\nabla \cdot (\rho U b) = b \nabla \cdot (\rho U) + (\rho U) \cdot \nabla b

整理有

ρU⋅∇b=∇⋅(ρUb)−b∇⋅(ρU)\rho U \cdot \nabla b = \nabla \cdot (\rho Ub) - b \nabla \cdot (\rho U)

我们有物质导数

ρDbDt=ρ∂b∂t+ρU⋅∇b\rho\frac{Db}{Dt} = \rho\frac{\partial b}{\partial t} + \rho U\cdot \nabla b

整理有

ρDbDt=[∂(ρb)∂t−b∂ρ∂t]+[∇⋅(ρUb)−b∇⋅(ρU)]\rho\frac{Db}{Dt} =\bigg[ \frac{\partial (\rho b)}{\partial t} - b \frac{\partial\rho}{\partial t}\bigg] + [\nabla \cdot (\rho Ub)-b \nabla \cdot (\rho U)]

继续整理

ρDbDt=∂(ρb)∂t−b[∂ρ∂t+∇⋅(ρU)]⏟=0+∇⋅(ρUb)\rho\frac{Db}{Dt} = \frac{\partial (\rho b)}{\partial t} - b\underbrace{\bigg[ \frac{\partial\rho}{\partial t} + \nabla \cdot (\rho U)\bigg]}_{=0} + \nabla \cdot (\rho Ub)

右侧中间项为质量方程的守恒微分形式，等于零

所以有

【物质导数换算】

ρDbDt=ρ∂b∂t+ρU⋅∇b=∂(ρb)∂t+∇⋅(ρUb)\rho\frac{Db}{Dt} = \rho\frac{\partial b}{\partial t} + \rho U\cdot \nabla b = \frac{\partial (\rho b)}{\partial t} + \nabla \cdot (\rho Ub)

代入雷诺输运换算

DDt(ρb)+ρb∇⋅U=∂∂t(ρb)+∇⋅(ρUb)\frac{D}{D t}(\rho b) + \rho b \nabla \cdot U = \frac{\partial}{\partial t}(\rho b) + \nabla \cdot (\rho U b)

整理有

ρDbDt=DDt(ρb)+ρb∇⋅U\rho\frac{Db}{Dt} = \frac{D}{D t}(\rho b) + \rho b \nabla \cdot U

如果流动是不可压的（∇⋅U=0\nabla\cdot U = 0），则有

ρDbDt=DDt(ρb)\rho\frac{Db}{Dt} = \frac{D}{D t}(\rho b)

我们姑且称之为【雷诺输运第二换算】。

关于质量方程的积分形式和微分形式、守恒形式和非守恒形式，相信读者已经完全了解其中的关系和换算。

Tip

各种形式的换算乍看起来有点乱糟糟的。为了让读者摆脱这种乱糟糟的感觉，又正是换算讨论的目的。请读者亲自手推各种表达式。

6. 补充讨论

  1. OpenFOAM 中使用有限体积法，即使用守恒型积分形式连续性方程
∫V[∂∂tρdV+∇⋅(ρU)]dV=0\int_{V}\bigg[\frac{\partial}{\partial t}\rho dV + \nabla\cdot(\rho U)\bigg]dV = 0
  1. 对于不可压缩流动，密度是恒定的（拉格朗日描述下不随时间和空间变化）

注意此处“密度恒定”不是说密度在流动中处处恒定，而是说密度在特定的流线上恒定（如果困惑的话，回忆前文的讨论，即对时间的全微分计算某种程度上来说是拉格朗日法的，即 Dρ/Dt=0D\rho/Dt = 0）

对于

DρDt+ρ∇⋅U=0\frac{D\rho}{Dt} + \rho \nabla \cdot U = 0

可以得到

∇⋅U=0\nabla \cdot U = 0

速度的散度是单位时间单位体积的体积变化，不可压缩流体的速度散度为零，也正说明了它的体积不会变化，也就是不可压缩。这也和前文的讨论一致。

  1. 定常流动

对于定常流动有

∂ϕ∂t=0 \frac{\partial\phi}{\partial t} = 0

考虑守恒型积分形式连续性方程

∫V[∂∂tρdV+∇⋅(ρU)]dV=0\int_{V}\bigg[\frac{\partial}{\partial t}\rho dV + \nabla\cdot(\rho U)\bigg]dV = 0

可以得到

∇⋅(ρU)=0\nabla \cdot (\rho U) = 0

展开得到

∇⋅(ρU)=ρ∇⋅U+U⋅∇ρ=0 \nabla \cdot (\rho U) = \rho\nabla\cdot U + U\cdot \nabla \rho = 0

如果流体是不可压缩的，进一步得到

U⋅∇ρ=0 U\cdot \nabla \rho = 0

意味着流体速度矢量和密度梯度方向垂直。也就是，流体沿着流线（速度方向）移动时，密度不发生变化。

即，对于定常不可压缩流体，密度沿着流线恒定。

7. 小结

作者依然啰嗦推荐读者亲自动手推导公式。相信读者手推公式后，能领会到其在数学和物理上，来来回回都能圆满自洽的快乐。

本文完成讨论

  • 质量守恒方程的推导
  • 不同形式的转化
  • 理解数学表达的物理意义

References

[1] The Finite Volume Method in Computational Fluid Dynamics, https://link.springer.com/book/10.1007/978-3-319-16874-6

[2] Computational fluid dynamics : the basics with applications, https://searchworks.stanford.edu/view/2989631

[3] Notes on Computational Fluid Dynamics: General Principles, https://doc.cfd.direct/notes/cfd-general-principles/
